Poukisa PCB yo kouch

2021-12-23

Poukisa PCB yo kouch

Analiz detaye sou prensip stratifikasyon PCB

Klasifikasyon nan kouch sikwi PCB: li divize an yon sèl panèl, tablo doub-sided ak tablo multi. Tablo milti-kouch nou souvan wè se jeneralman 4-kouch tablo oswa 6-kouch tablo, ak konplèks tablo a multi-kouch ka rive jwenn plizyè douzèn kouch. Prensip PCB stratifikasyon yo analize an detay anba a:

Pliye panèl sèl

Planch yon sèl bò yo sou PCB ki pi fondamantal. Pati yo konsantre sou yon bò, ak fil yo konsantre sou lòt bò a (lè gen konpozan patch, yo se menm bò ak fil yo, ak aparèy yo ploge nan lòt bò a). Paske fil yo sèlman parèt sou yon bò, sa a kalite PCB yo rele yon sèl bò. Paske panno sèl gen anpil restriksyon strik sou kous la konsepsyon (paske gen yon sèl bò, fil elektrik la pa ka travèse epi yo dwe ale nan yon chemen separe), se sèlman sikui bonè yo itilize sa a kalite tablo.
Pliye tablo doub-sided
Double bò ankadreman sa a kalite sikwi tablo gen fil elektrik sou tou de bò, men yo sèvi ak fil sou tou de bò, dwe gen koneksyon sikwi apwopriye ant de bò yo. Sa a jan de "pon" ant sikui yo rele twou gid (via). Twou gid la se yon ti twou plen oswa kouvwi ak metal sou PCB la, ki ka konekte ak fil yo sou tou de bò. Paske zòn nan nan tablo a doub-sided se de fwa sa yo ki nan panèl la sèl, panèl la doub rezoud difikilte pou fil elektrik repati nan panèl la sèl (li ka konekte nan lòt bò a nan twou a), ki se pi plis apwopriye pou plis. sikui konplèks pase panèl la sèl.

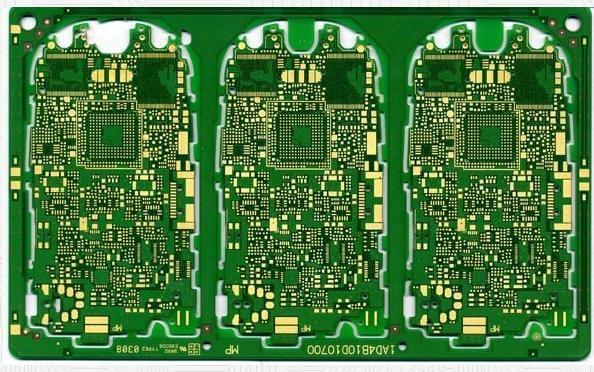

Pliye tablo multikouch
Multi-kouch tablo (plizyè kouch tablo) yo nan lòd yo ogmante zòn nan ki ka branche, tablo milti-kouch itilize plis tablo fil elektrik sèl oswa doub-sided. Yon tablo sikwi enprime ak tou de bò kòm kouch enteryè a, de ankadreman sikwi enprime ak yon sèl bò kòm kouch ekstèn, de ankadreman sikwi enprime ak tou de bò kòm kouch enteryè a ak de ankadreman sikwi enprime ak yon sèl bò kòm kouch ekstèn lan fòme pa altène yo atravè sistèm pwezante ak izolasyon materyèl lyezon, ak grafik yo ki kondiktif yo konekte selon kondisyon yo konsepsyon Li se yon kat kouch ak sis kouch tablo sikwi enprime, konnen tou kòm tablo sikwi enprime milti-kouch. Nimewo a nan kouch tablo a pa vle di ke gen plizyè kouch fil elektrik endepandan. Nan ka espesyal, yo pral ajoute kouch vid pou kontwole epesè tablo a. Anjeneral, kantite kouch se menm e li gen ladan de kouch ki pi ekstèn yo. Pifò nan tablo prensipal yo gen yon estrikti 4-8-kouch, men teknikman, prèske 100 kouch PCB ka reyalize nan teyori. Pifò gwo supercomputers sèvi ak planch milti-kouch, men paske òdinatè sa yo ka ranplase pa grap nan anpil òdinatè òdinè, tablo super milti-kouch yo te piti piti abandone. Paske tout kouch nan PCB yo byen konbine, li jeneralman pa fasil pou wè nimewo aktyèl la. Sepandan, si ou ak anpil atansyon obsève mèr la, ou ka toujou wè li.
